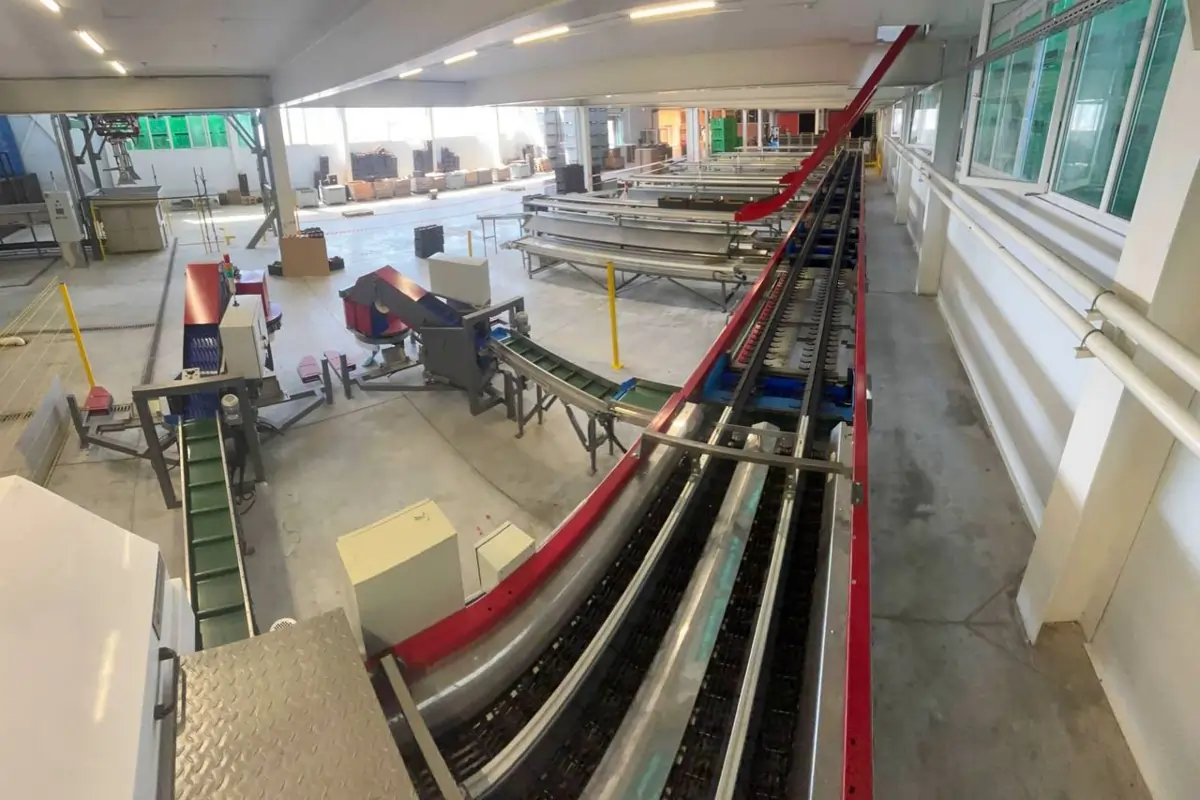

Автоматическая линия калибровки яблок (5 т/ч)

Михаил

Специалист компании

Задать вопрос

Мы предлагаем как готовые линии, так и отдельные модули — под ключ или по частям. Возможна индивидуальная настройка под ваши требования и существующее оборудование.

Состав линии:

1. Выгрузка контейнеров

• Робот-выгрузчик — автоматически выгружает яблоки из контейнеров путем погружения их в воду.
• Поддерживает стопку из 3 контейнеров, обеспечивая непрерывную подачу.
• Оснащён фотодатчиками наличия плодов, защитой зоны погрузки и электрическим шкафом управления.
• Движение захватов: по длине — 3700 мм, в поперечном направлении — 4460 мм.

2. Система водных каналов

• Погружная ванна (1500×1500 мм) — выполнена из нержавеющей стали с регулируемыми ножками.
• Поворотная секция 90° (ширина 1500 мм, высота 300 мм) — обеспечивает гибкость маршрута.
• Прямые секции (2 шт., длина 2,5 м) — для равномерного перемещения плодов.
• Ванна для отходов (1500 мм) — с сетчатым транспортером для отвода мусора.
• Фотодатчики — контролируют наличие фруктов в воде.
• Насосная группа: производительность 150 м³/час, соединительная колодка, вентили, труба 140 мм.
• Система контроля уровня воды — с датчиком и электроклапаном.

3. Подача в калибратор

• • Роликовый элеватор (ширина 1200 мм):
    • секция подъема — 1,5 м;
    • секция переборки — 2,2 м;
    • материал — нержавеющая сталь;
    • с патрубком заполнения, электро-клапаном и решетками для отсева мусора.

• • Переключатель направления вращения цепи роликов — для удобства обслуживания.
  • Транспортеры отвода некондиции — с освещением рабочей зоны.
  • Подиум оператора — с перилами и лестницами.
  • Сушка: 30 роликов шириной 1200 мм, с регулятором скорости щеток, автоматическим механизмом разгрузки и системой ополаскивания.

• Транспортер сужающий 1200×1500 мм — с направляющими профилями и мягкими отбойниками для формирования потока.

4. Калибратор (2 линии, 8 выходов)

• Линеаризатор: V-образные ремни с разной скоростью направляют поток на 2 линии, оснащены направляющими щетками.
• Сингулятор: вращающиеся ролики и датчики обрыва ремней обеспечивают разделение плодов.
• Зона взвешивания: цепь лапок синхронизирована с транспортной цепью; система контроля посторонних предметов.
• Калибратор: 2 линии с транспортными лапками, рамой, кожухами и системой чистки.
• Система управления: с энкодером, пультом оператора и централизованной смазкой цепи.
• 8 механических выходов: с приемными щетками, фотодатчиками, соленоидами и блоками управления.

5. Отвод продукта

• Сдвоенные ленточные транспортеры — для сбора продукции по калибрам.
• Ширина лент:
  • основная — 500 мм;
  • отвод некондиции — 200 мм;
  • отвод полных коробок — 400 мм.
• Мягкие щетки — на входе, регулируемые по высоте и наклону, предотвращают повреждение плодов.
• Фотодатчики — включают ленту при наличии продукта на заданное время.
• Освещение рабочих мест — для комфортной работы персонала.
• Электрический шкаф управления — с защитой от перегрузок, интегрируется в общую систему.
• Желоб подачи пустых коробок — с ограничителем и регулировкой по высоте (±500 мм).
• 6 рабочих мест — для ручного наполнения коробок по весу; предусмотрены стационарные весы и аварийные кнопки останова.
• Наклонный рольганг — для сбора и укладки полных коробок в паллет.

6. Система оптической калибровки (2 линии)

• Калибровка по цвету и качеству — позволяет разделить плоды на 16 калибров.
• Блок управления: ПК с LCD-монитором 22", клавиатурой, мышью, ИБП, лазерным принтером и программой удаленного доступа.
• Рама с пневмо-лифтом — для легкого подъема оптического блока при чистке и обслуживании.
• LED-подсветка — внутри блока для точного анализа качества.

Подходит для:

• Яблок
• Груш
• Абрикосов
• Персиков
• Цитрусовых (при адаптации)

Михаил

Специалист компании

Задать вопрос

Идеальное решение для современных фруктовых предприятий, стремящихся повысить качество продукции, увеличить производительность и соответствовать международным стандартам.

Технические характеристики:

• Производительность: до 5 т/ч
• Количество линий калибровки: 2
• Количество выходов: 8
• Количество калибров: до 16 (по цвету и качеству)
• Общие габариты (по чертежу): 39942 мм (длина), 11178 мм (ширина), 3420 мм (высота)
• Материал конструкции: нержавеющая сталь, сталь с порошковым покрытием
• Электропитание: 380 В / 50 Гц
• Потребляемая мощность: ~25–35 кВт (в зависимости от конфигурации)
• Потребление воды: до 150 м³/час
• Давление воздуха: 6 бар (для пневмосистем)
• Интеграция: совместима с любыми упаковщиками, дозаторами и транспортерами
