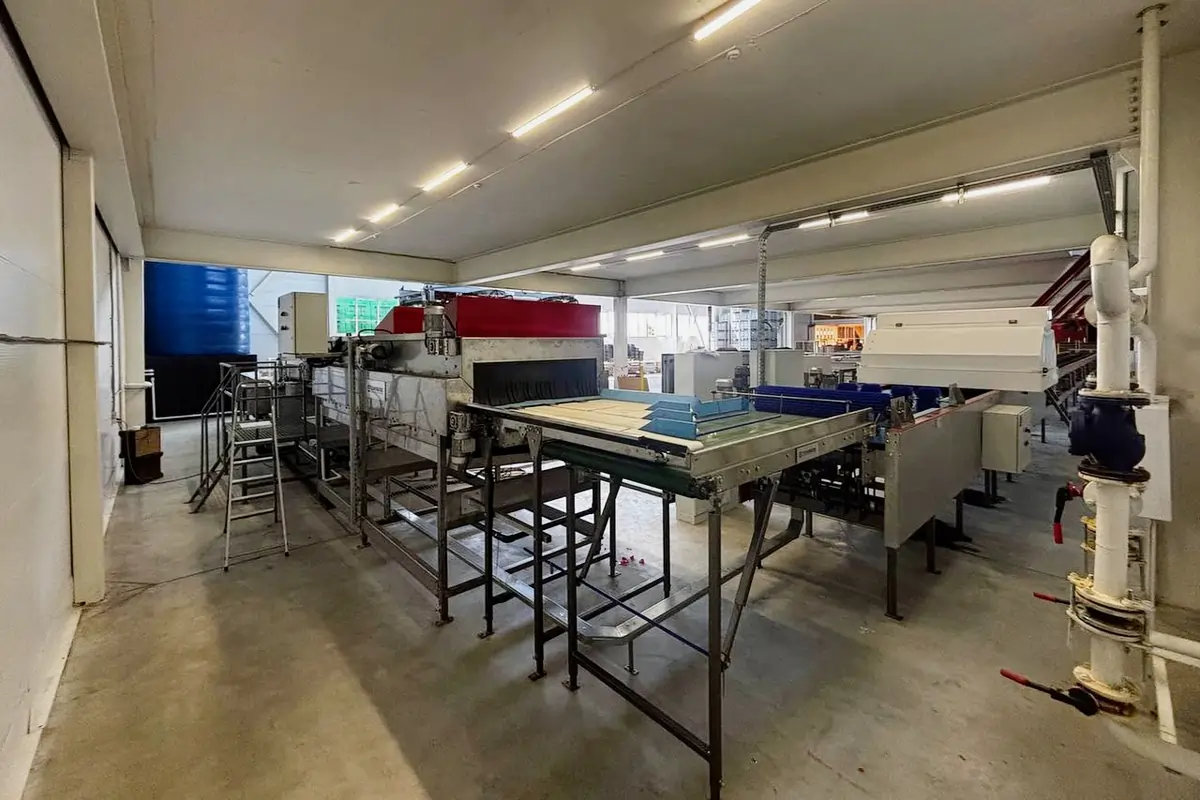

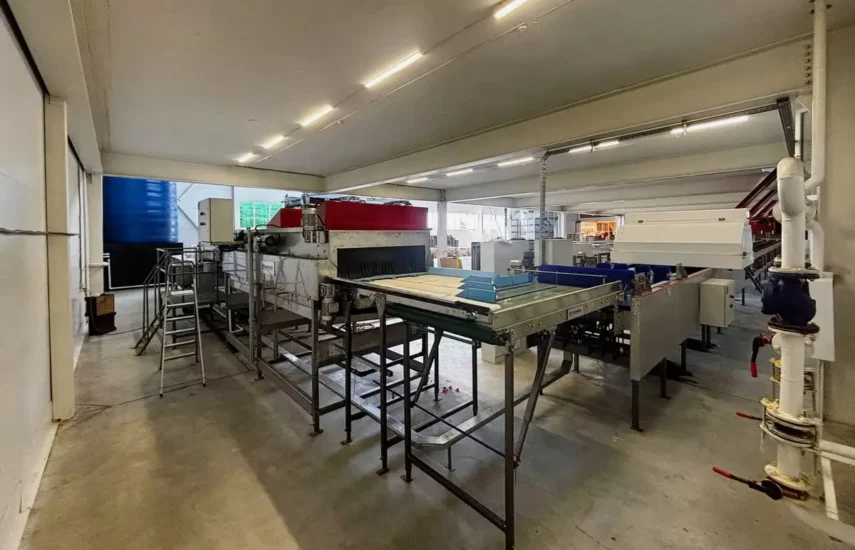

Автоматическая линия калибровки яблок (с производительностью до 3 т/ч — лотки)

Состав линии:

1. Выгрузка контейнеров

• Специальный адаптер на вилы погрузчика — предназначен для захвата контейнера с яблоками и его погружения в водяную ванну.
• Гальваническое покрытие — защищает от коррозии при постоянном контакте с водой.

2. Система водных каналов

• Погружная ванна (1500×1500 мм) — из нержавеющей стали с регулируемыми ножками.
• Поворотная секция 90° (ширина 1500 мм, высота 300 мм) — для изменения направления потока.
• Прямые секции (2 шт., длина 2,5 м) — обеспечивают плавную транспортировку плодов.
• Ванна для отходов (1500 мм) — с сетчатым транспортером (ширина сетки 460 мм) для удаления мусора и листвы.
• Насосная группа: производительность 150 м³/ч, комплектуется соединительной колодкой, вентилями, трубой 140 мм, датчиком уровня воды и электроклапаном.

3. Подача в калибратор

• Роликовый элеватор (ширина 900 мм):
  • секция подъема — 1,5 м;
  • секция переборки — 2,2 м;
  • материал — нержавеющая сталь;
  • трубы — анодированный алюминий.
• Оснащён патрубком заполнения, электро-клапаном и решетками для отсева мусора.
• Переключатель направления вращения цепи роликов — для удобства обслуживания.
• Транспортеры отвода некондиции — с освещением рабочей зоны.
• Подиум оператора — с перилами и лестницами для комфортного контроля процесса.
• Сушка: 20 роликов шириной 1200 мм, включая:
  • губчатые ролики с системой отжима;
  • ролики с мягким ворсом — для придания яблокам блеска.
• Дополнительно: регулятор скорости щеток, автоматический механизм разгрузки, система ополаскивания щеток, вентиляторы.
• Транспортер сужающий 1200×1500 мм — с ПВХ-лентой, направляющими профилями и мягкими отбойниками для формирования потока.

4. Калибратор (2 линии, 7 выходов)

• Линеаризатор: V-образные ремни с разной скоростью направляют поток на 2 линии; оснащён направляющими щетками.
• Сингулятор: вращающиеся ролики и датчики обрыва ремней — обеспечивают равномерное распределение плодов.
• Зона взвешивания: синхронизирована с транспортной цепью; система контроля посторонних предметов.
• Конструкция калибратора: рама, направляющие, транспортные лапки, кожухи, система чистки лапок.
• Управление: энкодер, пульт оператора, ручная централизованная смазка цепи.
• 7 механических выходов: каждый оснащён приемной щеткой, фотодатчиком, соленоидами сброса и блоками управления.

5. Отвод продукта

• Сдвоенные ленточные транспортеры — для сбора продукции по калибрам.
• Ширина лент:
  • основная — 500 мм;
  • отвод некондиции — 200 мм;
  • отвод полных коробок — 400 мм.
• Мягкие щетки — на входе, регулируемые по высоте и наклону — предотвращают повреждение плодов.
• Фотодатчики — включают ленту при наличии продукта на заданное время.
• Освещение рабочих мест — для комфортной работы персонала.
• Электрический шкаф управления — с защитой от перегрузок, интегрируется в общую систему.
• Желоб подачи пустых коробок — с ограничителем и регулировкой по высоте (±500 мм).
• 6 рабочих мест — для ручного наполнения коробок по весу; предусмотрены стационарные весы и аварийные кнопки останова.

6. Система оптической калибровки (2 линии)

• Калибровка по цвету и качеству — позволяет разделить плоды на 16 калибров.
• Блок управления: ПК с LCD-монитором 22", клавиатурой, мышью, ИБП, лазерным принтером и программой удаленного доступа.
• Рама с пневмо-лифтом — для легкого подъема оптического блока при чистке и обслуживании.
• LED-подсветка — внутри блока для точного анализа качества.

Подходит для:

• Яблок
• Груш
• Абрикосов
• Персиков
• Цитрусовых (при адаптации)

Михаил

Специалист компании

Задать вопрос

Эта линия — оптимальное решение для тех, кто хочет автоматизировать сортировку яблок, не переплачивая за избыточную мощность. Обеспечивает высокое качество продукции, снижает трудозатраты и готова к работе сразу после установки.

Технические характеристики:

• Производительность: до 3 т/ч
• Количество линий калибровки: 2
• Количество выходов: 7
• Количество калибров: до 16 (по цвету и качеству)
• Общие габариты (ориентировочно): 30000×2500×2500 мм
• Материал конструкции: нержавеющая сталь, сталь с порошковым покрытием
• Электропитание: 380 В / 50 Гц
• Потребляемая мощность: ~15–20 кВт
• Потребление воды: до 150 м³/час
• Давление воздуха: 6 бар (для пневмосистем)
